梅州交流采样现场校验仪电压、电流、频率相位的大小调节都必须先按一下相应的功能键后方可调节（在VFD显示屏上的相关位置有方块符号作提示）＊ 本校准仪设置相位（零度）自校准功能，相位在自校前，显示屏上PF值为------，Φ前面有×号，表示此时相位值未经校准。自校前请先接入被检表（功率表、相位表、功率因数表），在电压、电流输出都大于满量程的50％的情况下，按 键，显示闪烁数秒后，自校完成。（自校后本机可校验相位表，误差≤0.1°；用户如对相位（角度）要求较高，请经常进行相位检查（在Φ功能下，按100％键），在进行相位检查时仍必须接入负载，显示电压电流都大于满量程50％，如相位准确则显示 Φ：OK，在电压、电流负载改变或档位改变后，相位必须重新校零。）5.6电流输出设H/L电平开关，以满足不同内阻电流表的要求，一般情况下，请拨向“L”位置，当输出电压不能满足要求时，再拨向“H”。六、注意事项：6.1 当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。6.2 电流输出连接导线的电流密度应不小于4A/mm2。6.3 电压输出在低量程档（1V），连接导线截面积应大于2.5mm2，电压输出在高量程档（100V以上），连接导线应有良好的绝缘，并注意人身。6.4 仪器过热（超温）机内蜂鸣器开始鸣叫，此时应把电压、电流输出都回零（可不关机），待蜂鸣器不叫后再继续使用。6.5 关机前请切断所有输出。

梅州交流采样现场校验仪电压、电流、频率相位的大小调节都必须先按一下相应的功能键后方可调节（在VFD显示屏上的相关位置有方块符号作提示）＊ 本校准仪设置相位（零度）自校准功能，相位在自校前，显示屏上PF值为------，Φ前面有×号，表示此时相位值未经校准。自校前请先接入被检表（功率表、相位表、功率因数表），在电压、电流输出都大于满量程的50％的情况下，按 键，显示闪烁数秒后，自校完成。（自校后本机可校验相位表，误差≤0.1°；用户如对相位（角度）要求较高，请经常进行相位检查（在Φ功能下，按100％键），在进行相位检查时仍必须接入负载，显示电压电流都大于满量程50％，如相位准确则显示 Φ：OK，在电压、电流负载改变或档位改变后，相位必须重新校零。）5.6电流输出设H/L电平开关，以满足不同内阻电流表的要求，一般情况下，请拨向“L”位置，当输出电压不能满足要求时，再拨向“H”。六、注意事项：6.1 当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。6.2 电流输出连接导线的电流密度应不小于4A/mm2。6.3 电压输出在低量程档（1V），连接导线截面积应大于2.5mm2，电压输出在高量程档（100V以上），连接导线应有良好的绝缘，并注意人身。6.4 仪器过热（超温）机内蜂鸣器开始鸣叫，此时应把电压、电流输出都回零（可不关机），待蜂鸣器不叫后再继续使用。6.5 关机前请切断所有输出。

梅州交流采样现场校验仪 交流XX输出设置是指当前设置的对象（XX表示为电压、电流、因数、角度、谐波、频率），可通过按屏幕下边六个按键和右边的按键根据提示选择不同的操作对象和操作方式。其中：⑴在“交流电压输出设置”、“交流电流输出设置”界面中，可按“9”键进行循环切换电压、电流的档位，所切换的电压、电流档位在图中间部分（输出设置）的“电压档位”、“电流档位”栏中显示；可按“0”键进行“三相三线”、“三相四线”循环切换接线方式的状态，按“8”键进行有功无功循环切换，所切换的接线方式状态在图中间部分（输出设置）的“接线方式”栏中显示；可通过按步进量）键配合“6”（升降切换）、“7”（相别切换）键“步进方式”或用“7”键配合“送数方式”设置各相电压、电流的幅值。⑵在“交流电压输出设置”、“交流电流输出设置”、“交流因数输出设置”、“交流频率输出设置”界面中，可按“7”键进行循环切换相别，所切换的相别状态在图中间部分（输出设置）的“相别”栏中显示。⑶在“交流因数输出设置”界面中，可通过按“1～5”（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”设置各相功率因数值；按”键，可将当前的功率因数值由“L”状态直接切换到“C”状态或由“C”状态直接切换到“L”状态。⑷在“交流因数输出设置”界面中，按“9”键将各相因数显示切换成角度显示后，可通过按“1～5”（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”设置各相角度值。⑸在“交流谐波输出设置”界面中，可通过键配合数字键设置各次谐波的幅值、角度值。具体操作见谐波设置操作。⑹在“交流频率输出设置”界面中，先按“9”键，将频率由“市电”状态切换到“标频”状态后，可通过按“1～5”（步进量）键配合“6”（升降切换）键“步进方式”或“送数方式”设置频率值。

梅州交流采样现场校验仪校准操作说明在主菜单（图3）中，按键进入档位校准菜单界面。共有7个选项交流UI自动校准 交流功率自动校准 档位校准操作 4：档位校准参数查询 5：校准参数初始化 修改密码 ：校表参数初始化其中“1：交流UI自动校准：交流功率自动校准”是用于装置与本公司生产的标准表进行自动校准。档位手动校准操作在校准子菜单界面中按数字键“3”，屏幕显示“请输入密码输入正确密码（888888）按“OK”键屏幕显示如图29。界面初始处于“交流电压档位源校准显示器下方有“交流U（交流电压）交流（交流电流）“直流U”（直流电压）、“直流I”（直流电流）“角度”（装置自动切换角度为60°时的功率）等五个校准项目键和一个“存储”功能键，按五个校准项目键即可进入对应校准单元。各档交流电压、交流电流的表校准了，也同时校准了功率因数为1.0时的功率、电能。校准了各档的交流档位表角度，即校准了其它功率因数点时的功率、电能。下面的说明用于完成：·各交流量程（档位）的满度值校准和角度（功率）校准；·各直流量程（档位）的源零点值校准和源满度值校准；·各直流量程（档位）的表零点值校准和表满度值校准；

梅州交流采样现场校验仪当按下数字键【1】后，此页面将自动翻页。页面显示为：可根据菜单中提示按相应的数字键粗调或细调频率值。按第四次【↑】键后页面显示为：开机默认相位为0°，操作方法同上。当按下数字键【1】后，此页面将自动翻页。页面显示为：可根据数字提示按相应的1－8数字键粗调或细调相位值。按第五次【↑】键后页面显示为：当按下数字键【0】后，此页面将自动翻页。页面显示为：可根据数字提示按相应的1－8数字键粗调或细调电流值。按第六次【↑】键后页面显示为：当按下数字键【0】后，此页面将自动翻页。页面显示为：可根据数字提示按相应的1－8数字键粗调或细调电压值。指示仪表校表举例：例1、校一块0—7.5A，15分格直流电流表1、把被校表与本装置后端的直流输出连接，看主菜单选择相应的校验方式，按数字键【8】进入直流电流表校验； 2、看子菜单显示，选择电流量程10A，按【↑】键将光标移至额定电流栏，按数字键【7】额定电流栏变为10A；（如图所示）（进入直流后按【↓】键返回主菜单；）3、键入参数、分格：按【参数】键，光标移至被检表额定电流栏按数字键【7】【 ? 】【5】【参数】键确认，完成被校表额定电流量程置入；按【分格】键光标移至总分格数栏，这时按数字键【1】【5】【分格】键确认，光标移至“分格”按【分格】键完成被校表各项参数置入；

梅州交流采样现场校验仪 多功能校准仪是一种大屏幕LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、各种指针式三用表及直流0.2级，交流0.5级以下各类表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~50A）；中值电阻11×2档(10Ω~20MΩ)；交流频率50Hz、60Hz、400Hz、1kHz（数字合成，按键选择），以上项目及量程变换均通过内部精密开关转换。LCD窗口同时显示输出实际值、百分比值、量限、误差。可选择被检表的量限值，并可根据被检表的刻度选择步长。输出调节既可采用外控编码器调节也可采用面板按键数字调节，面板按键调节可选择“按位”调节或者按“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率强大，可靠性高，失真度小。电压短路、电流开路自动保护！具有数字显示、误差直读、量程宽、分档细、精度高、线性好、稳定性高、使用方便等优点！4、工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。原理方框图：5、主要特点：5.1 整机采用“闭环”控制，输出精度、稳定度极高5.2 数字合成正弦波信号发生器，失真小，可靠性高5.3 每个量程可实行一键软件校准，实现整机的“闭壳”校验，免开机箱5.4 240＊64大屏幕LCD显示5.5 输出调节有外控和面板按键两种调节方式5.6 量限可根据被检表的量程选择5.7 当输出调节采用“百分比”调节时，可选择步长5.8 交直流电压输出范围 0~1050V 5.9 交直流电流输出范围0~60A5.10 供选择的交流频率五种：50Hz、市电（同步）60Hz、400Hz、1kHz5.11 电压短路、电流开路自动保护。

梅州交流采样现场校验仪交流电压校准交流电压校准分为交流电压档位源（输出）满度校准和交流电压档位表（装置内部标准表）满度校准。调试员一般只需对各相超差的交流电压档位进行“表校准”。也可源、表同时校准。A 交流电压档位源校准A．1 “交流电压档位源校准”界面如图29。在这里，可通过数字键“7”选择所校的档位；数字键“8”选择所校交流电压的相别；按数字键“9”可切换到交流电压档位“表校准”。A．2 校准方法A．2．1 选择好所校的档位、相别后，按 “1”至“5”键步进，配合“6”（升/降）键调节输出电压，使外接更高等级的标准表读数为该档位的满度，误差在±0.02％之内，再按“OK”键进行确认源已调好（此时界面中“新系数”一栏中将显示新的系数）。此时若要进行该相、该档的表校准时，可按数字键“9”切换到交流电压档位“表校准”后，直接按“OK”键进行确认表已调好。A．2．2 如需校该档位其它相的源时，按数字键“8”切换到所需校的相。按本节A．2．1步骤进行校准。A．2．3 在完成该档位各相校准后，按“存储”键，界面显示“序号输入：”，如图30。不必输入数字，直接按“OK”键（此时界面中“原系数”一栏的系数将与“新系数”一栏中的系数一样）完成存储工作，也可输入数字后按“OK”键完成存储工作并方便以后查询

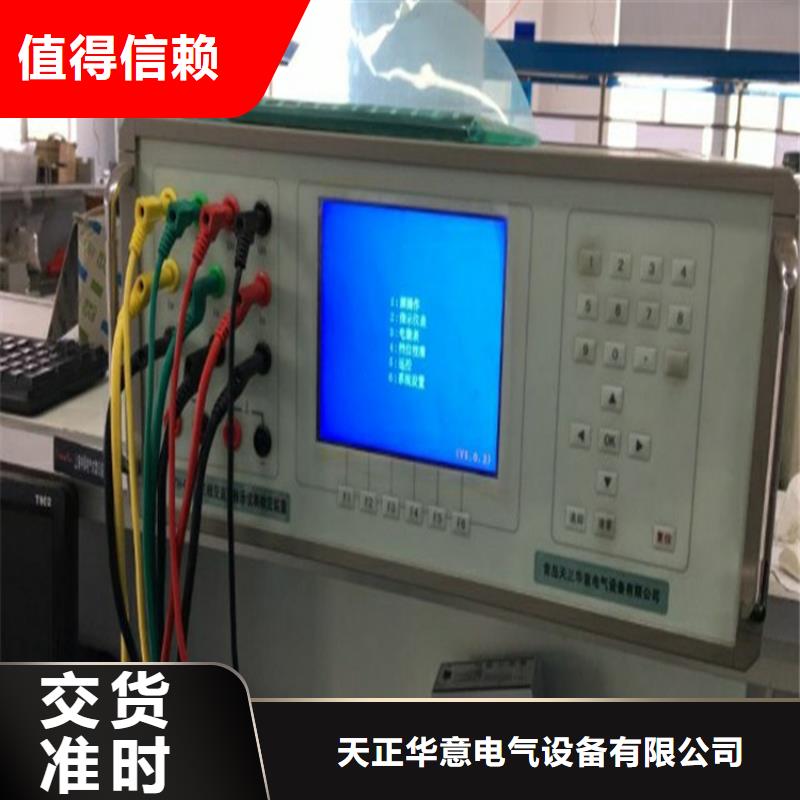

梅州交流采样现场校验仪操作说明5．1注意事项： 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。 电压输出不能短路，电流输出不能开路。 在源操作中要改变电压或电流档位，需先将电压或电流降为零，然后再切换档位。校验75mV表，需专用四芯测试线，输出端在后板上。＊ 装置检定三相两元件表时，被检仪表的B相接装置电压的公共端Uo（黑端）。 装置检测交流单相表时，被检仪表输入接装置的A相输出端。 装置检定电流轻负载表时，请将后板重载/轻载开关向下切换到“轻载（切到“重载”时装置交流电流输出为输出容量；“轻载”时输出容量约是重载时的一半）。如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 关机的顺序是先将电压、电流退到零，再揿电源开关。按存储键后数据存储未结束不可中断电源，以免数据遭到破坏！进行初始化时，不可中断电源，以免数据遭到破坏！交流采样器·变送器·仪表校验装置1：源操作：指示仪表3：变送器4：交流采样5：档位校准6：远控青岛天正华意电气设备有限公司图35. 主菜单开机后液晶显示器出现图3所示主菜单画面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。如交直流指示仪表校验的全部操作可在“2：指示仪表”中完成。5．3 源操作源操作是指在装置输出范围内，根据需要对交流、直流输出进行设置，可采用“比对法”进行检测仪表。源操作分为“交流输出设置”操作和“直流输出设置”操作。5. 3. 1交流源输出设置在主菜单中，按“1”键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”则显示如图4。在这里，可根据需要对交流源输出进行设置。

梅州交流采样现场校验仪表源一体化结构、全数字闭环标准源技术，使用嵌入式系统、7寸TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室。电厂和其他相关部门，便于携带到现场使用。它具有以下特点：? 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。? 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。? 具有多种保护功能：限流保护、功放保护、电压短路保护、 电流开路保护、功放热保护等功能。? 三相电压、电流回路独立控制，每一相的电压、电流输出参量可分别调节。? 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压、电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。 ? 电压、电流、相位试验点丰富，便于操作。? 带RS232串口，开放通讯规约，便于计算机控制及升级软件。
